1.Общие сведения о IP-телефонии и гибридных станциях

Современные коммуникации опираются на высокоскоростные оптические соединения. Одним из приоритетных транспортных протоколов в таких средах является ip. В настоящее время уже разработаны средства для организации мини-АТС, офисных АТС и больших промышленных станций с применением ip-соединений, в то же время они обладают очень гибкими возможностями агрегации в стандартную телефонную сеть. Такие АТС относятся к классу гибридных систем. Гибридные системы призваны объединить между собой старые и новые средства коммуникаций. На рис.2 показаны общие требования и компоненты таких систем

Современные средства коммуникаций требуют интеграции в сеть IP для расширения как спектра услуг, так и протоколов взаимодействия между пользователями, телефонной сетью общего пользования, ЛВС и глобальной сетью. В числе новых услуг гибридных систем появляются видеоконференции и доступ к конечному абоненту по протоколу ip.

* Телефонные станции старого типа POTS (Plain Old Telephone System) модифицируются либо заменяются современными гибридными системами. Процедура модификации не нарушает работу станции.

* Очень важным требованием к АТС старого типа является наличие интерфейсов межстанционного взаимодействия, таких как платы PRI E1 или аналоговые соединительные линии.

Основные компоненты предлагаемой гибридной системы

* Программный комплекс SoftPBX

* Билинговая система Billing

* Цифровые (PRI E1) и аналоговые (FXO) интерфейсные платы

* Клиентские телефонные адаптеры, ip-телефоны, видео-телефоны, программные soft-телефоны

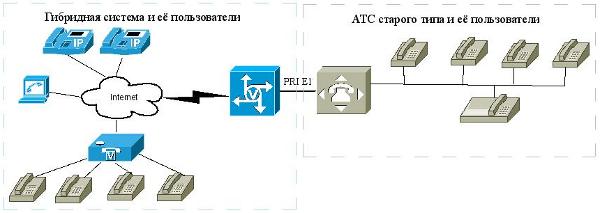

Рис.2 Компоненты системы

2.Требования к программно-аппаратному обеспечению

Аппаратная часть

Аппаратная часть высокопроизводительного модуля расширения базируется на ПК с платой расширения N x PRI E1. Одна плата способна обслуживать до 8 потоков E1. Количество устанавливаемых плат зависит от пропускной способности материнской платы ПК и количества свободных слотов типа PCI

Рис.3 Аппаратная часть

Программная часть

Сервер учета абонентов (Billing)
* Хранит данные о счетах абонентов
* Осуществляет полный контроль над пользователями и предоставляет статистику по звонкам (интернет-сессиям)
* Формирует бухгалтерские документы
* Протокол взаимодействия с оборудованием: radius
* Протокол взаимодействия с пользователем: web-интерфейс
Сервер услуг передачи голоса и видеоконференций
* Обработка голосовых и видеозвонков c функциями softswitch
* Обладает большими возможностями в организации Call-Центра, голосовой почты, IVR-Сервиса
* Функционирует на базе надежной ОС Linux или FreeBSD
* Протокол взаимодействия с оборудованием: radius, sip, h323, iax, pri e1, mgcp, sccp

Рис.4 Программная часть

3.Абонентское оборудование

Абонентское оборудование: SIP-адаптеры

* Возможность подключения любого телефонного аппарата с поддержкой тонального набора

* Большой выбор адаптеров сочетается с их невысокой ценой

* Возможность подключения большого количества телефонов

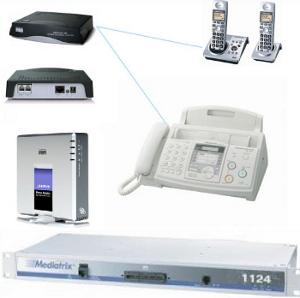

Рис.5 SIP-адаптеры

Абонентское оборудование: SIP-телефоны

* Нет необходимости в дополнительном оборудовании

* Большой выбор на рынке при невысокой цене

* Современный ip-телефон обладает большими возможностями работы в ip-сетях

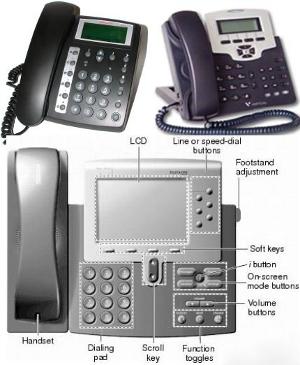

Рис.6 SIP-телефоны

Абонентское оборудование: видео ip-телефон

Преимущества такого телефона очевидны, как в прямом, так и в переносном смысле.

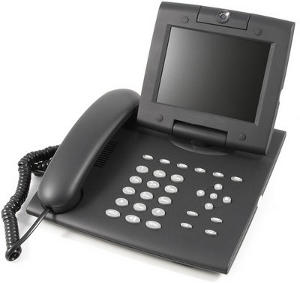

Рис.7 Видео-телефоны

Абонентское ПО: программные телефоны (Soft-phone)

* Нет необходимости в оборудовании кроме компьютера

* Большой выбор, в том числе и бесплатного ПО

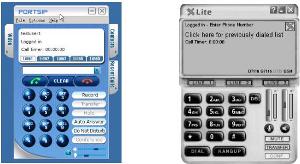

Рис.8 Программные телефоны

Включение большого количества проводных телефонных абонентов

В качестве систем доступа к стационарной телефонной связи предлагается использовать 24-х портовые ip-адаптеры.

Стоимость включения одного порта составляет $40-$70.

Оборудование монтируется в шкаф в стандартную стойку.

Высота каждого блока (24 порта) составляет 1U.

Интерфейс Telco распатчивается на плинтах типа Crone. К абонентам прокладываются телефонные кабели типа TППЗ (ТПВ и другие, требуемые по нормам) 10/20/50 х 2

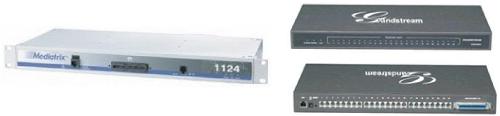

Рис.9 Производительные телефонные адаптеры
